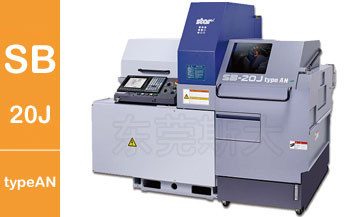

加工最大直径 |
 |
φ20mm / φ23mm(选配) |
| 加工最大长度 |
 |
55mm | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 | |
| 一、斯大走心机SB-20JtypeAN采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||

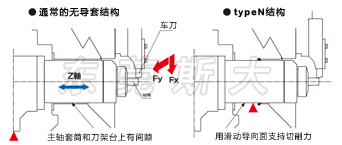

| 二、斯大走心机SB-20JtypeAN采用高刚性的"主轴筒滑动导向面构造"无导套结构，在滑动导向面上支持切削力，实现主轴台的高刚性化。 |
 |
||

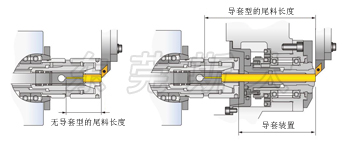

| 三、斯大走心机SR-20JtypeAN力求缩短剩余材料，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低；同时采用滚珠丝杆全轴的集中加油及密封带型主 |
 |
||
| 四、斯大走心机SB-20JtypeAN响应市场对3轴机型需求的节奏，最能够满足用户所需要的必要功能、要求精度的同时，制造出最具有性价格比的3轴机型，标准采用三菱M70V系统，主轴标准具备了C轴控制功能，同时可根据工件需要选配主轴夹头SR23型，最大加工直径达φ23mm。 | |||

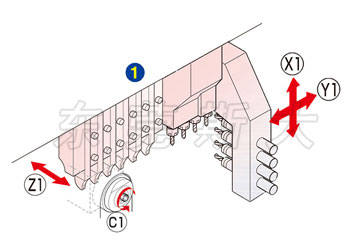

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型 |
车刀(□12mm) |
6把 |
|
② |
排刀座4把型 |
车刀(□12mm) |
6把 |
|
| 项目 | SB-20J type AN | ||
| 横向钻孔单元4轴型 | 排刀座4把型 | ||
| 最 大 加 工 直 径 | φ20mm / φ23mm(选配) | ||
| 主 轴 箱 最 大 行 程 | 55mm | ||
| 车 刀 把 数 |
6把（□12mm） 7把（□10mm） |
6把（□12mm）/7把（□10mm） 4把（□12mm） |
|
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 | |
| 最 大 钻 孔 能 力 | φ10mm | ||
| 最 大 切 削 攻 丝 能 力 | M8XP1.25 | ||
| 动 力 刀 具 | 刀 具 把 数 | 4把 | — |
| 最 大 钻 孔 能 力 | φ7mm | — | |
| 最 大 切 削 攻 丝 能 力 | M6XP1.0 | — | |
| 最 大 转 速 | max.8,000min-1 | — | |
| 电 机 | 0.75kw(连续) /1.0kw(200秒/30%ED) | ||
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1) | ||
| 主 轴 分 度 | C轴控制 | ||
| 主 轴 转 速 | max.10,000min-1 | ||
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(15分/25%ED) | ||
| 切 削 油 箱 容 量 | 180L | ||
| 机 械 尺 寸（长 X 宽 X 高） | 2,070 X 1,177X 1,760mm | ||
| 主 轴 芯 高 | 1,050mm | ||
| 机 械 重 量 | 1,550kg | ||
| 电 器 设 备 功 率 | 2.4KVA | ||
