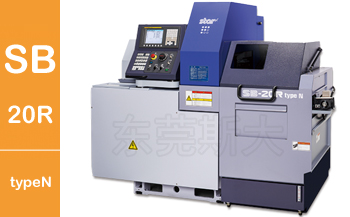

加工最大直径 |
 |
φ20mm / φ23mm(选配) |
| 加工最大长度 |
 |
55mm | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|
一、斯大走心机SB-20RtypeN采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 二、斯大走心机SB-20RtypeN采用高刚性的“主轴筒滑动导向面构造”无导套结构，在滑动导向面上支持切削力，实现主轴台的高刚性化。 |
 |
||
| 三、斯大走心机SB-20RtypeN力求缩短剩余材料，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低；同时采用滚珠丝杆全轴的集中加油及密封带型主轴台的高耐久性导向设计，实现了维护成本的降低。 |
 |
||
| 四、斯大走心机SB-20RtypeN在标准规格横向钻孔单元4轴的基础上，可配备横向钻孔单元5轴型、可交换式横向钻孔单元5轴型/5轴高速型4种刀架台，而可交换式横向钻孔单元5轴中的右侧3轴及背面4轴单元，采用模块化设计配备丰富的刀具单元，可根据工件需要自由安装多种可交换式工具，展开多样的复合加工。 |
 |
||
| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型 |
车刀(□12mm) |
6把 |
|
横向钻孔单元5轴型 |
车刀(□12mm) |
6把 |
||
|
可交换式横向钻孔单元5轴型(5轴高速型) |
车刀(□12mm) |
6把 |
||
|
② |
背面4轴单元 |
背面加工工具 |
4把 |
|
| 项目 | SB-20RtypeN | |||||
|
横向钻孔单元 4轴型 |
横向钻孔单元 5轴型 |
可交换式横向钻孔 单元5轴型 |
可交换式横向钻孔 单元5轴高速型 |
|||
| 最 大 加 工 直 径 | φ20mm / φ23mm(选配) | |||||
| 主轴箱最大行程 | 材料直径X 2.5(max.55mm) | |||||
| 车 刀 把 数 | 6把（□12mm）/ 7把（□10mm） | |||||
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 | ||||
| 背面加工固定刀具4把 | ||||||
| 最 大 钻 孔 能 力 | φ12mm | |||||
| 最 大 切 削 攻 丝 能 力 | M10XP1.5 | |||||
| 动 力 刀 具 | 刀 具 把 数 |
横向动力刀具 4把(ER16) |
横向动力刀具 5把(ER11) |
横向动力刀具2把(ER11) |
||
|
最 大 钻 孔 能 力 |
ER16 | φ7mm | — | φ7mm | ||
| ER11 | — | φ5mm | φ6mm | φ5mm | ||
|
最 大 切 削 攻 丝 能 力 |
ER16 | M6XP1.0 | — | M6XP1.0 | ||
| ER11 | — | M5XP0.8 | ||||
| 最 大 转 速 | ER16 | max.6,000min-1 | — | max.6,000min-1 | ||
| ER11 | — | max.10,000min-1 | max.8,000min-1 | max.10,000min-1 | ||
| 电 机 | 1.0kw(连续) / 1.2kw(5分/30%ED) | |||||
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |||||
| 主 轴 分 度 | C轴控制 | |||||
| 主 轴 转 速 | max.10,000min-1 | |||||
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(10分/25%ED) | |||||
| 切 削 油 箱 容 量 | 180L | |||||
| 机 械 尺 寸（长 X 宽 X 高） | 2,070 X 1,177 X 1,760mm | |||||
| 主 轴 芯 高 | 1,060mm | |||||
| 机 械 重 量 | 1,750kg | |||||
| 电 器 设 备 功 率 | 3.7KVA | |||||
| A 特 性 噪 音 水 准 | 78dB | |||||
| 项目 | SB-20RtypeN | ||
| 最 大 夹 持 直 径 | φ20mm | ||
| 最 大 接 取 制 品 长 | 80mm | ||
| 最 大 制 品 突 出 长 | 30mm | ||
| 背 面 4 轴 单 元 | 刀 具 把 数 | 4把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 动 力 刀 具 | φ6mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M6XP1.0 | |
| 动 力 刀 具 | M5XP0.8 | ||
| 动 力 刀 具 转 速 | max.8,000min-1 | ||
| 动 力 刀 具 电 机 | 0.75KW | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.9,000min-1 | ||
| 副 主 轴 转 速 控 制 | AC主轴电机控制 | ||
| 副 主 轴 电 机 | 0.55kw(连续) / 1.1kw(15分/40%ED) | ||
