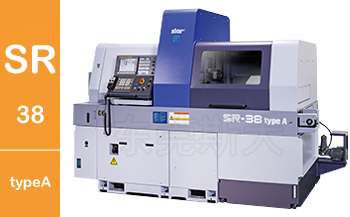

加工最大直径 |
 |
φ38mm |
| 加工最大长度 |
 |
320mm / 95mm(无导套) | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|
一、斯大走心机SR-38typeA采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SR-38typeA具备导套无导套互换功能，针对短尺寸零部件使用无导套功能，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低。 |
 |
||
| 三、斯大走心机SR-38typeA采用门型刀架台采用均等负荷横向导向结构，抑制直动导轨轴承所受的力矩负重至最小限度，确保刀架台刚性，并在门型刀架台的后面排刀座附加X3控制轴，通过X1、X3轴同步控制实现对工件进行均衡切削，抑制工件偏转实现高精度加工，缩短切削时间。 |
 |
||
| 四、斯大走心机SR-38typeA为了进一步实现多样化复合加工,充实了背面侧的功能，从而在背面刀架台配备8轴钻孔单元，并搭载Y2轴控制作为标配，在刀架台上备有可通过手动调节控制的角度型回转动力单元，可使得刀具可在工件外圆和端面上加工带角度的倾斜表面。 | |||

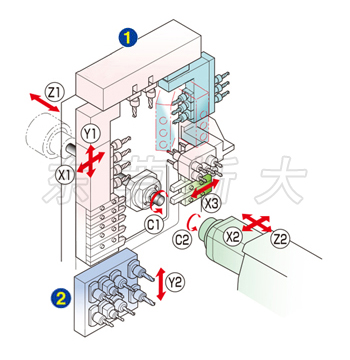

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型
|
车刀(□20mm) |
1把 |
|
可交换式工具 |
2Pos |
|||
|
角度调整型回转工具 |
1Pos |
|||
|
② |
背面8轴单元 |
背面加工工具 回转工具 |
8把 4把 |
|
| 项目 | SR-38typeA | |
| 最 大 加 工 直 径 | φ38mm | |
| 主轴箱最大行程 | 标准 | 320mm |
| 无 导 套 规 格 | 95mm | |
| 车 刀 把 数 | 外侧 | 5把(□20mm x 1把+□16mm x 4把) |
| 内侧 | 2把（□16mm） | |
| 5 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具5把 |
| 背面加工固定刀具5把 | ||
| 最 大 钻 孔 能 力 | φ23mm | |
| 最 大 切 削 攻 丝 能 力 | M16XP2.0 | |
| 动 力 刀 具 | 刀 具 把 数 | 4把 |
| 可交换式工具：2pos | ||
| 角 度 调 整 型 回 转 工 具 | 1pos | |
|
最 大 钻 孔 能 力 |
φ10mm | |
|
最 大 切 削 攻 丝 能 力 |
M8XP1.25 | |
| 最 大 转 速 | max.6,000min-1 | |
| 电 机 | 2.2kw(连续) / 4.0kw(5分/30%ED) | |
| 速 进 给 速 度 | 36m/min(X1,Y1,Z1,X2,Z2) 24m/min(Y2,X3) | |
| 主 轴 分 度 | C轴控制 | |
| 主 轴 转 速 | max.7,000min-1 | |
| 主 轴 电 机 | 7.5kw(连续) / 11kw(10分/25%ED) | |
| 机 械 尺 寸（长 X 宽 X 高） | 2,740 X 1,315X 2,120mm | |
| 机 械 重 量 | 4,300kg | |
| 电 器 设 备 功 率 | 15.9KVA | |
| 项目 | SR-38typeA | ||
| 最 大 夹 持 直 径 | φ38mm | ||
| 最 大 接 取 制 品 长 | 150mm | ||
| 最 大 制 品 突 出 长 | 70mm | ||
| 背 面 8 轴 单 元 | 刀 具 把 数 | 8把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ14mm | |
| 动 力 刀 具 | φ8mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M12XP1.75 | |
| 动 力 刀 具 | M6XP1.0 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.7,000min-1 | ||
| 副 主 轴 电 机 | 3.7kw(连续) / 5.5kw(10分/40%ED) | ||
