加工最大直径 |
 |
φ20mm / φ23mm(选配) |
| 加工最大长度 |
 |
205mm / 50mm(无导套) | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|

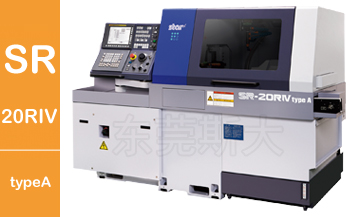

一、斯大走心机SR-20RIVtypeA采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SR-20RIVtypeA具备导套无导套互换功能，针对短尺寸零部件使用无导套功能，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低。 |
 |
||
| 三、斯大走心机SR-20RIVtypeA采用门型刀架台采用均等负荷横向导向结构，抑制直动导轨轴承所受的力矩负重至最小限度，确保刀架台刚性，并设计27个刀具安装位置，最多可安装41把刀具，实现强大的复合加工能力，应对各个领域的需求，同时在正面配备2轴深孔套筒座，可钻最大加工直径φ8mm深度100mm的深孔，实现特殊深孔的可行性解决方案。 | |||
| 四、斯大走心机SR-20RIVtypeA了进一步实现多样化复合加工,充实了背面侧的功能，从而在背面刀架台配备8轴钻孔单元，并搭载Y2轴控制作为标配，在刀架台上备有可通过手动调节控制的角度型回转动力单元，可使得刀具可在工件外圆和端面上加工带角度的倾斜表面。 | |||

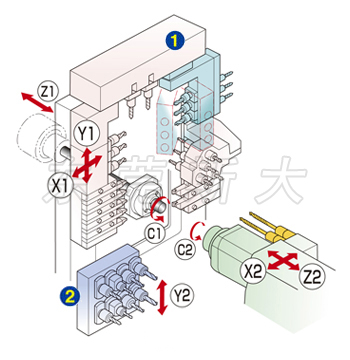

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元型
|
车刀(□12mm) |
7把 |
|
可交换式回转工具 |
2pos |
|||
|
角度调整型回转工具 |
1Pos |
|||
|
② |
背面8轴单元 |
背面加工工具 回转工具 |
8把
max.8把 |
|
| 项目 | SR-20RⅣA | |
| 最 大 加 工 直 径 | φ20mm/φ23mm(选配) | |
| 主 轴 箱 最 大 行 程 | 导 套 规 格 | 205mm |
| 无 导 套 规 格 | 材料直径X 2.5(max.50mm) | |
| 车 刀 把 数 | 外侧5把 + 内侧2把（□12mm） | |
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 |
| 背面加工固定刀具4把 | ||
| 最 大 钻 孔 能 力 | φ12mm | |
| 最 大 切 削 攻 丝 能 力 | M10XP1.5 | |
| 正 面 2 轴 深 孔 套 筒 座 | 刀 具 把 数 | 2把 |
| 最 大 钻 孔 能 力 | φ10mm | |
| 最 大 钻 孔 深 度 | 100mm | |
| 动 力 刀 具 | 刀 具 把 数 | 3把 |
| 可交换式工具：2pos | ||
| 角 度 调 整 型 回 转 工 具 | 1pos | |
| 最 大 钻 孔 能 力 | φ10mm | |
|
最 大 切 削 攻 丝 能 力 |
M8XP1.25 | |
| 最 大 转 速 | max.8,000min-1 | |
| 电 机 | 2.2kw | |
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) 15m/min(Y2) | |
| 主 轴 分 度 | C轴控制 | |
| 主 轴 转 速 | max.10,000min-1 | |
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(10分/25%ED) | |
| 机 械 尺 寸（长 X 宽 X 高） | 2,334 X 1,200X 1,695mm | |
| 机 械 重 量 | 2,600kg | |
| 电 器 设 备 功 率 | 4.7KVA | |
| 项目 | SR-20RⅣA | ||
| 最 大 夹 持 直 径 | φ20mm | ||
| 最 大 接 取 制 品 长 | 80mm | ||
| 最 大 制 品 突 出 长 | 30mm | ||
| 背 面 8 轴 单 元 | 刀 具 把 数 | 8把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ12mm | |
| 动 力 刀 具 | φ6mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M10XP1.5 | |
| 动 力 刀 具 | M5XP0.8 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.10,000min-1 | ||
| 副 主 轴 电 机 | 2.2kw(连续) / 3.7kw(10分/25%ED) | ||
