加工最大直径 |
 |
φ20mm / φ23mm(选配) |
| 加工最大长度 |
 |
55mm | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|
一、斯大走心机SR-20JtypeN采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 二、斯大走心机SR-20JtypeN采用高刚性的“主轴筒滑动导向面构造”无导套结构，在滑动导向面上支持切削力，实现主轴台的高刚性化. |
 |
||
| 三、斯大走心机SR-20JtypeN力求缩短剩余材料，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低；同时采用滚珠丝杆全轴的集中加油及密封带型主轴台的高耐久性导向设计，实现了维护成本的降低。 |
 |
||
| 四、斯大走心机SR-20JtypeN横向钻孔5轴单元下方2轴，采用模块化设计，可根据工件需要自由安装可交换式工具，实现工艺的灵活性 | |||

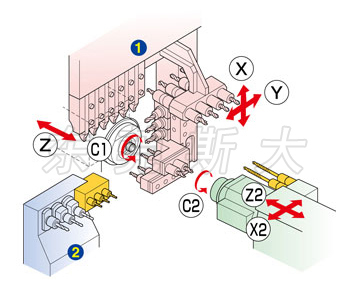

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元5轴型 |
车刀(□16mm) |
6把 |
|
② |
背面4轴单元 |
背面加工工具 |
4把（6把:OP） |
|
| 项 目 | SR-20JtypeN | |
| 最 大 加 工 直 径 | φ20mm / φ23mm(选配) | |
| 主 轴 箱 最 大 行 程 | 材料径 × 2.5 (max.55mm) | |
| 车 刀 把 数 | 6把（□12mm） | |
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具6把 |
| 背面加工固定刀具4把 | ||
| 最 大 钻 孔 能 力 | φ10mm | |
| 最 大 切 削 攻 丝 能 力 | M8XP1.25 | |
| 正 面 2 轴 深 孔 套 筒 座 | 刀 具 把 数 | 2把 |
| 最 大 钻 孔 能 力 | φ8mm | |
| 最大钻孔深度 | 100mm | |
| 动 力 刀 具 | 刀 具 把 数 | 3把~10把 |
| 最 大 钻 孔 能 力 | φ8mm | |
| 最 大 切 削 攻 丝 能 力 | M6XP1.0 | |
| 最 大 转 速 | max.8,000min-1 | |
| 电 机 | 1.2kw | |
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |
| 主 轴 分 度 | C轴控制 | |
| 主 轴 转 速 | max.1,0000min-1 | |
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(15分/60%ED) | |
| 机 械 尺 寸（长 X 宽 X 高） | 2,250 X 1,200X 1,700mm | |
| 机 械 重 量 | 2,200kg | |
| 电 器 设 备 功 率 | 5.2KVA | |
| 项目 | SR-20JtypeN | ||
| 最 大 夹 持 直 径 | φ20mm | ||
| 最 大 接 取 制 品 长 | 80mm | ||
| 最 大 制 品 突 出 长 | 30mm | ||
| 背 面 4 轴 单 元 | 刀 具 把 数 | 4把~6把:OP | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 动 力 刀 具 | φ5mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M8XP1.25 | |
| 动 力 刀 具 | M0XP0.87 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.8,000min-1 | ||
| 副 主 轴 电 机 | 1.5kw(连续) / 2.2kw(15分/50%ED) | ||
