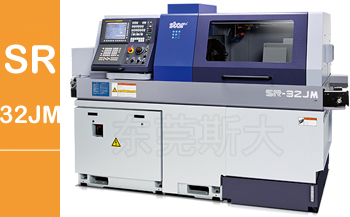

加工最大直徑 |
![]() |
φ32mm |
| 加工最大長度 |
![]() |
310mm | |
| 加 工 能 力 |
![]() |
||
| C 軸 功 能 |
![]() |
主軸 + 副主軸 | |
| 一、斯大走心機SR-32JM采用前端導套扶持,后端主軸箱夾持材料移動結構,因刀具始終緊挨著導套進行加工,當加工長尺寸零部件時,這種結構即可抑制材料的撓性,實現高精度復合加工。 |
![]() |
||
|
二、斯大走心機SR-32JM采用傾斜型燕尾槽導軌構造,這樣切削點近接處X、Y軸構成放射狀,機械剛性提高,還由于滾珠絲桿中心所通過的Y軸導軌是平行的直線與切削點構成近接(右圖a1),減少切削抵抗力矩的負重,使X軸、Z軸方向的刀架臺剛性提高,由于這個斯大自豪的具有專利的刀架臺構造,實行了刀具壽命延長和長時間連續加工時的穩定精度。 |
![]() |
||
| 四、斯大走心機SR-32JM橫向鉆孔5軸單元下方2軸,采用模塊化設計,可根據工件需要自由安裝可交換式工具,實現工藝的靈活性,同時正背面套筒座及背面專用單元,也可根據用戶需要選擇最合適的套筒座及刀具單元軸數量。 | |||

| 刀架臺運動圖 |
|
刀架臺結構種類 |
刀具參數 |
||
|
|
① |
橫向鉆孔單元5軸型 |
車刀(□16mm) |
6把 |
|
5軸套筒![]() |
4軸套筒![]() |
||||
|
橫向鉆孔單元6軸型 |
車刀(□16mm) |
6把 |
|||
5軸套筒![]() |
4軸套筒![]() |
||||
|
無橫向鉆孔單元 |
車刀(□16mm) |
6把 |
|||
5軸套筒![]() |
4軸套筒![]() |
||||
|
② |
背面4軸單元 |
背面加工工具 |
4把 |
||
背面5軸單元(中間限固定刀具)![]() |
背面加工工具 固定工具 回轉工具 |
5把 5把 4把 |
|||

| 項 目 | SR-32JM | |||
| 橫向鉆孔單元5軸型 | 橫向鉆孔單元6軸型 | 無橫向鉆孔單元 | ||
| 最 大 加 工 直 徑 | φ32mm | |||
| 主 軸 箱 最 大 行 程 | 310mm | |||
| 車 刀 把 數 | 6把(□16mm) | |||
| 套 筒 座 | 刀 具 把 數 | (4軸規格)正面加工固定刀具4把 / 背面加工固定刀具4把 | ||
| (5軸規格)正面加工固定刀具5把 / 背面加工固定刀具5把 | ||||
| 最 大 鉆 孔 能 力 | φ13mm | |||
| 最 大 切 削 攻 絲 能 力 | M12XP1.75 | |||
| 動 力 刀 具 | 刀 具 把 數 |
橫向旋轉刀具:3把 可交換式工具:2pos |
橫向旋轉刀具:6把 | — |
| 最 大 鉆 孔 能 力 | φ8mm | φ7mm | — | |
| 最大切 削 攻 絲 能 力 | M6XP1.0 | — | ||
| 最 大 轉 速 | max.5,000min-1 | max.6,000min-1 | — | |
| 電 機 | 1.5kw | — | ||
| 速 進 給 速 度 | 24m/min(X1,Y1,Z1,X2,Z2) | |||
| 主 軸 分 度 | C軸控制 | |||
| 主 軸 轉 速 | max.7,000min-1 | |||
| 主 軸 電 機 | 5.5kw(連續) / 7.5kw(30分/60%ED) | |||
| 切 削 油 箱 容 量 | 174L | |||
| 機 械 尺 寸(長 X 寬 X 高) | 2,731 X 1,275X 1,705mm | |||
| 機 械 重 量 | 3,100kg | |||
| 電 器 設 備 功 率 | 6.6KVA | |||
| A 特 性 噪 音 水 準 | max.71dB | |||

| 項目 | SR-32JM | |||
| 背面4軸單元 | 背面5軸單元 | |||
| 最 大 夾 持 直 徑 | φ32mm | |||
| 最 大 接 取 制 品 長 | 125mm | |||
| 最 大 制 品 突 出 長 | 45mm | |||
| 背 面 專 用 單 元 | 刀 具 把 數 | 4把 | 5把 | |
| 可 交 換 式 動 力 刀 具 | 4pos | 4pos | ||
|
最 大 鉆 孔 能 力 |
固 定 刀 具 | φ13mm | ||
| 動 力 刀 具 | φ6mm | |||
|
最 大 攻 絲 能 力 |
固 定 刀 具 | M10XP1.5 | ||
| 動 力 刀 具 | M5XP0.8 | |||
| 動 力 刀 具 轉 速 | max.6,000min-1 | |||
| 動 力 刀 具 電 機 | 0.75kw | |||
| 副 主 軸 分 度 | C軸控制 | |||
| 副 主 軸 轉 速 | max.7,000min-1 | |||
| 副 主 軸 電 機 | 2.2kw(連續) / 3.7kw(15分/60%ED) | |||
