加工最大直径 |
 |
φ20mm / φ23mm(选配) |
| 加工最大长度 |
 |
205mm | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|

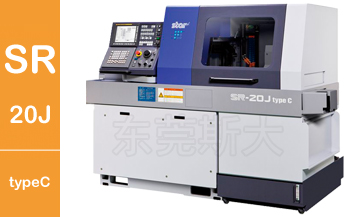

一、斯大走心机SR-20JtypeC采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SR-20JtypeC采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 三、斯大走心机SR-20JtypeC横向钻孔5轴单元下方2轴，采用模块化设计，可根据工件需要自由安转可交换式工具，实现工艺的灵活性，通过功能�？榈淖楹希崴墒迪指髦直浠源嘶竦没驳淖罴呀峁埂� | |||
| 四、斯大走心机SR-20JtypeC正面配备2轴深孔套筒座，可钻最大加工直径φ8mm深度100mm的深孔，实现特殊深孔的可行性解决方案。 | |||

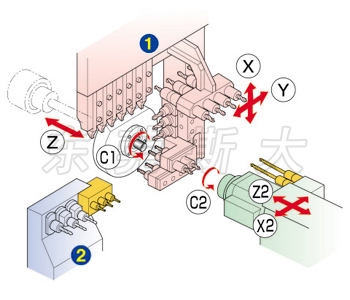

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型 |
车刀(□12mm) |
6把 |
|
② |
背面4轴单元 |
背面加工工具 |
4把/6把(选配) |
|
| 项目 | SR-20J type C | |
| 最 大 加 工 直 径 | φ20mm | |
| 主轴箱最大行程 | 固 定 导 套 规 格 | 205mm |
| R.M.G.B.装置使用时间 | 172mm | |
| 车 刀 把 数 | 6把（□12mm） | |
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 |
| 背面加工固定刀具4把 | ||
| 最 大 钻 孔 能 力 | φ10mm | |
| 最 大 切 削 攻 丝 能 力 | M8XP1.25 | |
| 正 面 2 轴 深 孔 套 筒 座 | 刀 具 把 数 | 2把 |
| 最 大 钻 孔 能 力 | φ8mm | |
| 最 大 钻 孔 深 度 | 100mm | |
| 动 力 刀 具 | 刀 具 把 数 | 3把~10把 |
| 最 大 钻 孔 能 力 | φ8mm | |
| 最 大 切 削 攻 丝 能 力 | M6XP1.0 | |
| 最 大 转 速 | max.8,000min-1 | |
| 电 机 | 1.2kw | |
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |
| 主 轴 分 度 | C轴控制 | |
| 主 轴 转 速 | max.10,000min-1 | |
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(15分/60%ED) | |
| 机 械 尺 寸（长 X 宽 X 高） | 2,250 X 1,200 X 1,700mm | |
| 机 械 重 量 | 2,200kg | |
| 电 器 设 备 功 率 | 5.2KVA | |
| 项目 | SR-20J type C | ||
| 最 大 夹 持 直 径 | φ20mm | ||
| 最 大 接 取 制 品 长 | 80mm | ||
| 最 大 制 品 突 出 长 | 30mm | ||
| 背 面 4 轴 单 元 | 刀 具 把 数 | 4把~6把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 动 力 刀 具 | φ5mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M8XP1.25 | |
| 动 力 刀 具 | M4XP0.7 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.8,000min-1 | ||
| 副 主 轴 电 机 | 1.5kw(连续) / 2.2kw(15分/50%ED) | ||
