加工最大直径 |
 |
φ10mm |
| 加工最大长度 |
 |
135mm(固定导套) 105mm(旋转导套) |
|
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|

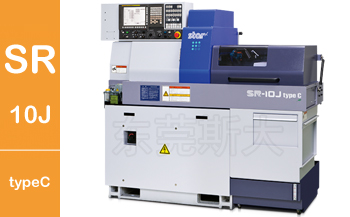

一、斯大走心机SR-10JtypeC采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SR-10JtypeC采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 三、斯大走心机SR-10JtypeC门字型刀架实现最短距离的换刀，采用35m/min的高速进给，可实现很高的生产效率，而且机床结构紧凑宽775m的省场地设计，大大节省机台的占地面积。 | |||
| 四、斯大走心机SR-10JtypeC针对小工件加工机型，主轴转速最高可达15,000min-1，动力刀具转速可达10,000min-1，对于小工件车削、钻小孔精度具有很好的保证。 | |||

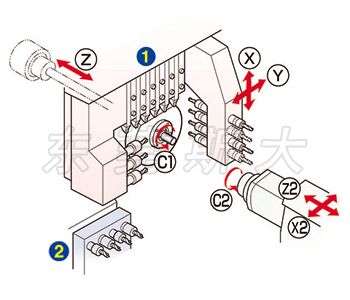

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型 |
车刀(□8mm) |
6把 |
| ② |
背面4轴单元 |
背面加工工具 |
4把 |
|
| 项目 | SR-10R type C | |
| 最 大 加 工 直 径 | φ10mm | |
| 主轴箱最大行程 | 固 定 导 套 规 格 | 135mm |
| 旋 转 导 套 规 格 | 105mm | |
| 车 刀 把 数 | 6把（□8mm） | |
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 |
| 背面加工固定刀具4把 | ||
| 最 大 钻 孔 能 力 | φ6mm | |
| 最 大 切 削 攻 丝 能 力 | M5XP0.8 | |
| 动 力 刀 具 | 刀 具 把 数 | 3把 |
|
最 大 钻 孔 能 力 |
φ4mm | |
|
最 大 切 削 攻 丝 能 力 |
M3XP0.5 | |
| 最 大 转 速 | max.10,000min-1 | |
| 电 机 | 0.5kw | |
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |
| 主 轴 分 度 | C轴控制 | |
| 主 轴 转 速 | max.15,000min-1 | |
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(15分/60%ED) | |
| 切 削 油 箱 容 量 | 180L | |
| 机 械 尺 寸（长 X 宽 X 高） | 1,865 X 775 X 1,695mm | |
| 主 轴 芯 高 | 1,050mm | |
| 机 械 重 量 | 1,400kg | |
| 电 器 设 备 功 率 | 3.1KVA | |
| 项目 | SR-10R type C | ||
| 最 大 夹 持 直 径 | φ10mm | ||
| 最 大 接 取 制 品 长 | 70mm | ||
| 最 大 制 品 突 出 长 | 20mm | ||
| 背 面 4 轴 单 元 | 刀 具 把 数 | 4把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ4mm | |
| 动 力 刀 具 | φ4mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M3XP0.5 | |
| 动 力 刀 具 | M3XP0.5 | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.10,000min-1 | ||
| 副 主 轴 转 速 控 制 | AC主轴电机控制 | ||
| 副 主 轴 电 机 | 0.55kw(连续) / 1.1kw(15分/50%ED) | ||
