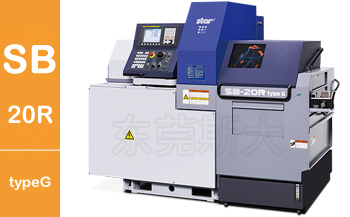

加工最大直径 |
 |
φ20mm / φ23 φ25mm(选配) |
| 加工最大长度 |
 |
205mm / 50mm(无导套) | |
| 加 工 能 力 |
 |
||
| C 轴 功 能 |
 |
主轴 + 副主轴 | |
|
一、斯大走心机SB-20RtypeG采用前端导套扶持，后端主轴箱夹持材料移动结构，因刀具始终紧挨着导套进行加工，当加工长尺寸零部件时，这种结构即可抑制材料的挠性，实现高精度复合加工。 |
 |
||
| 二、斯大走心机SB-20RtypeG采用倾斜型燕尾槽导轨构造，这样切削点近接处X、Y轴构成放射状，机械刚性提高，还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1)，减少切削抵抗力矩的负重，使X轴、Z轴方向的刀架台刚性提高，由于这个斯大自豪的具有专利的刀架台构造，实行了刀具寿命延长和长时间连续加工时的稳定精度。 |
 |
||
| 三、斯大走心机SB-20RtypeG具备导套无导套互换功能，针对短尺寸零部件使用无导套功能，由于加工位置接近材料夹持位置，所剩尾料可控制在有导套尾料长度1/3，极大地推动了材料成本的降低。 |
 |
||
| 四、斯大走心机SB-20RtypeG在标准规格横向钻孔单元4轴的基础上，可配备横向钻孔单元5轴型、可交换式横向钻孔单元5轴型/5轴高速型4种刀架台，而可交换式横向钻孔单元5轴中的右侧3轴及背面4轴单元，采用�？榛杓婆浔阜岣坏牡毒叩ピ�，可根据工件需要自由安装多种可交换式工具，展开多样的复合加工。 |
 |
||

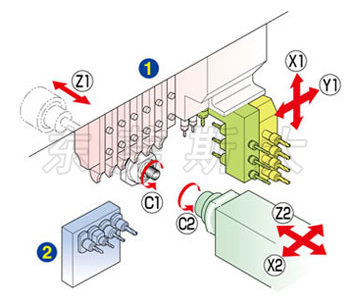

| 刀架台运动图 |
|
刀架台结构种类 |
刀具参数 |
|
|
|
① |
横向钻孔单元4轴型 |
车刀(□12mm) |
6把 |
|
横向钻孔单元5轴型 |
车刀(□12mm) |
6把 |
||
|
可交换式横向钻孔单元5轴型(5轴高速型) |
车刀(□12mm) |
6把 |
||
|
② |
背面4轴单元 |
背面加工工具 |
4把 |
|
| 项目 | SB-20R type G | |||||
|
横向钻孔单元 4轴型 |
横向钻孔单元 5轴型 |
可交换式横向钻孔 单元5轴型 |
可交换式横向钻孔 单元5轴高速型 |
|||
| 最 大 加 工 直 径 | φ20mm / φ23mm(选配) | |||||
| 主轴箱最大行程 | 导 套 规 格 | 205mm | ||||
| 无 导 套 规 格 | 材料直径X 2.5(max.55mm) | |||||
| 车 刀 把 数 | 6把（□12mm）/ 7把（□10mm） | |||||
| 4 轴 套 筒 座 | 刀 具 把 数 | 正面加工固定刀具4把 | ||||
| 背面加工固定刀具4把 | ||||||
| 最 大 钻 孔 能 力 | φ12mm | |||||
| 最 大 切 削 攻 丝 能 力 | M10XP1.5 | |||||
| 动 力 刀 具 | 刀 具 把 数 |
横向动力刀具 4把(ER16) |
横向动力刀具 5把(ER11) |
横向动力刀具2把(ER11) |
||
|
最 大 钻 孔 能 力 |
ER16 | φ7mm | — | φ7mm | ||
| ER11 | — | φ5mm | φ6mm | φ5mm | ||
|
最 大 切 削 攻 丝 能 力 |
ER16 | M6XP1.0 | — | M6XP1.0 | ||
| ER11 | — | M5XP0.8 | ||||
| 最 大 转 速 | ER16 | max.6,000min-1 | — | max.6,000min-1 | ||
| ER11 | — | max.10,000min-1 | max.8,000min-1 | max.10,000min-1 | ||
| 电 机 | 1.0kw(连续) / 1.2kw(5分/30%ED) | |||||
| 速 进 给 速 度 | 35m/min(X1,Y1,Z1,X2,Z2) | |||||
| 主 轴 分 度 | C轴控制 | |||||
| 主 轴 转 速 | max.10,000min-1 | |||||
| 主 轴 电 机 | 2.2kw(连续) / 3.7kw(10分/25%ED) | |||||
| 切 削 油 箱 容 量 | 180L | |||||
| 机 械 尺 寸（长 X 宽 X 高） | 2,070 X 1,177 X 1,760mm | |||||
| 主 轴 芯 高 | 1,060mm | |||||
| 机 械 重 量 | 1,750kg | |||||
| 电 器 设 备 功 率 | 3.7KVA | |||||
| A 特 性 噪 音 水 准 | 78dB | |||||
| 项目 | SB-20R type G | ||
| 最 大 夹 持 直 径 | φ20mm | ||
| 最 大 接 取 制 品 长 | 80mm | ||
| 最 大 制 品 突 出 长 | 30mm | ||
| 背 面 4 轴 单 元 | 刀 具 把 数 | 4把 | |
|
最 大 钻 孔 能 力 |
固 定 刀 具 | φ8mm | |
| 动 力 刀 具 | φ6mm | ||
|
最 大 攻 丝 能 力 |
固 定 刀 具 | M6XP1.0 | |
| 动 力 刀 具 | M5XP0.8 | ||
| 动 力 刀 具 转 速 | max.8,000min-1 | ||
| 动 力 刀 具 电 机 | 0.75KW | ||
| 副 主 轴 分 度 | C轴控制 | ||
| 副 主 轴 转 速 | max.9,000min-1 | ||
| 副 主 轴 转 速 控 制 | AC主轴电机控制 | ||
| 副 主 轴 电 机 | 0.55kw(连续) / 1.1kw(15分/40%ED) | ||
